W układzie poboru wody najwięcej problemów rodzi nie sama pompa, lecz niewłaściwy dobór smoka ssawnego. Ten jeden element decyduje o utrzymaniu słupa wody, ochronie przed zanieczyszczeniami i wygodzie pracy przy brzegu. Gdy różnica między wariantami jest niewielka wizualnie, w działaniu bywa bardzo wyraźna. Taki podział warto czytać razem z budową węża ssawnego i warunkami poboru.
Smoki ssawne w praktyce mają dwa podstawowe warianty konstrukcyjne
- Smok ssawny prosty najlepiej stabilizuje pobór z pływakiem, gdy końcówka ma wisieć nad dnem zbiornika.
- Smok ssawny skośny ułatwia ustawienie układu przy brzegu i w ciasnym stanowisku wodnym.
- Węże ssawne klasyfikuje się według materiału, średnicy i odmiany, a w materiałach ZPE pojawiają się długości 1600, 2500 i 4000 mm.
- W urzędowych wykazach sprzętu pożarniczego pojawia się smok ssawny 110 wraz z koszem jako typowe wyposażenie samochodu ratowniczo-gaśniczego.
Jak dzielimy smoki ssawne?
Krótko: smoki ssawne dzieli się na proste i skośne, a także na wersje z zaworem zwrotnym i bez zaworu zwrotnego. Taki podział pojawia się w materiałach szkoleniowych i urzędowych opisach sprzętu pożarniczego.
W praktyce te kryteria opisują dwie różne cechy tego samego elementu. Pierwsza mówi o geometrii korpusu, druga o tym, czy układ utrzymuje wodę po przerwie pracy pompy. Dzięki temu łatwiej dobrać smok do źródła poboru, bo inne warunki stawia spokojny zbiornik, a inne ciek wodny albo stanowisko z ograniczonym miejscem na brzegu. W materiale szkoleniowym PSP zapisano też, że smok ssawny utrzymuje słup wody w linii ssawnej podczas przerw pracy pompy i chroni przed zasysaniem większych zanieczyszczeń.
| Wariant | Najważniejsza cecha | Gdzie sprawdza się najlepiej | Typowe ograniczenie |
|---|---|---|---|
| Prosty | Układ osiowy, łatwy do stabilizacji | Spokojny zbiornik, praca z pływakiem | Wymaga kontroli głębokości |
| Skośny | Odgięty korpus ułatwiający ustawienie | Brzeg, ciasne stanowisko, przeszkody przy linii | Łatwo ustawić zły kąt wejścia do wody |
| Z zaworem zwrotnym | Utrzymuje słup wody po przerwie pracy | Gdy liczy się szybkie wznowienie poboru | Więcej elementów do kontroli |
| Bez zaworu zwrotnego | Prostsza konstrukcja | Gdy układ ma być nieskomplikowany | Woda może cofnąć się po zatrzymaniu pompy |
Ten podział nie jest akademicką ciekawostką. Na miejscu działań decyduje o tym, czy układ będzie gotowy do pracy po krótkiej przerwie, czy trzeba będzie go zalewać od nowa. Im mniej miejsca przy stanowisku wodnym i im bardziej niestabilne źródło, tym ważniejsza staje się geometria smoka oraz obecność dodatkowych elementów zabezpieczających.
Zapamiętaj: smok ssawny nie jest dodatkiem do węża. To element, który wpływa na ciągłość poboru i na to, ile zanieczyszczeń trafi do układu.
Przeczytaj również: Kategoria Straż pożarna
Czym różni się smok ssawny prosty od skośnego?
Najkrócej: smok prosty lepiej trzyma pozycję z pływakiem, a skośny daje większą swobodę ustawienia przy brzegu i w trudnym dostępie do wody.
Smok prosty działa najczytelniej na spokojnej wodzie
Smok prosty jest wygodny wtedy, gdy końcówka linii ma zostać utrzymana w określonej odległości od dna. W materiałach szkoleniowych PSP pływak opisano jako element, który utrzymuje smoka prostego na odpowiedniej głębokości i zabezpiecza go przed opadaniem na dno oraz wciąganiem mułu. To bardzo praktyczne rozwiązanie przy stawach, jeziorach i zbiornikach retencyjnych, gdzie lustro wody bywa względnie spokojne, ale dno potrafi być nieregularne.
W takim układzie liczy się precyzja zawieszenia, a nie siłowe „dociśnięcie” smoka do podłoża. Zbyt nisko ustawiony element zaczyna pracować jak odkurzacz na osad, a zbyt wysoko może łapać powietrze przy falowaniu lub przy gwałtownie zmieniającym się poziomie wody. Właśnie dlatego wersja prosta tak dobrze współgra z pływakiem i kontrolowanym zanurzeniem.
Smok skośny daje więcej miejsca na manewr
Smok skośny przydaje się tam, gdzie układ trzeba ułożyć szybko, a linia ssawna nie ma idealnego dojścia do lustra wody. Odgięcie korpusu ułatwia wprowadzenie końcówki pod przeszkodę, przy krawędź nabrzeża albo w miejsce, gdzie teren wymusza nietypowy kąt wejścia. To nie jest rozwiązanie „lepsze” samo w sobie, ale rozwiązanie bardziej elastyczne przestrzennie.
W praktyce skośny wariant bywa wygodny także przy ograniczonej manewrowości operatora. Gdy liczy się czas, stabilność linii i możliwość szybkiego skorygowania położenia, skośny smok ogranicza liczbę ruchów potrzebnych do właściwego ustawienia. Trzeba jednak pilnować, by kąt wejścia do wody nie wymuszał zbyt płytkiego zanurzenia sitka albo nie kierował przepływu w stronę osadu.
Pływak i zawór zwrotny zmieniają zachowanie układu
Pływak nie zastępuje dobrego ustawienia, ale mocno je wspiera. W układach, gdzie pobór odbywa się z naturalnego zbiornika, utrzymuje końcówkę na głębokości ograniczającej zassanie mułu i drobnych osadów. Z kolei zawór zwrotny pomaga utrzymać słup wody po zatrzymaniu pompy, dzięki czemu układ szybciej wraca do pracy po krótkiej przerwie.
To właśnie ta różnica najczęściej rozdziela „sprzęt, który działa”, od „sprzętu, który działa tylko przy idealnych warunkach”. Jeśli woda jest czysta i stanowisko proste, konstrukcja może być skromniejsza. Gdy źródło jest płytsze, bardziej muliste albo narażone na falowanie, elementy pomocnicze przestają być dodatkiem i stają się warunkiem stabilnej pracy.
W praktyce: smok prosty z pływakiem daje największą kontrolę nad głębokością, a smok skośny najczęściej wygrywa tam, gdzie najtrudniejsze jest samo ustawienie linii ssawnej.
Przeczytaj również: Ile trwa kurs podstawowy OSP? Sprawdź czas i wymagania
Jak czytać klasyfikację węży ssawnych?
Krótko: węże ssawne porządkuje się według materiału, średnicy i odmiany, a dopiero potem sprawdza się długość oraz zakres pracy.
W e-materiałach ZPE węże ssawne opisano jako gumowe typu A oraz z tworzywa sztucznego typu B. W tym samym opisie pojawia się też podział na odmianę Ł z łącznikami i B bez łączników. To ważne, bo sam smok nie tworzy całego układu zasysającego. Potrzebuje odpowiedniego węża, właściwych łączników i końcówki dostosowanej do pompy.
Materiał decyduje o sztywności i odporności
Wąż ssawny gumowy zwykle daje większą odporność mechaniczną i lepiej znosi typowe strażackie użytkowanie przy wodzie z osadem. Wąż z tworzywa sztucznego jest lżejszy i bywa wygodny przy szybszym rozwijaniu, ale jego zachowanie trzeba zawsze sprawdzić pod kątem konkretnych warunków pracy. Nie chodzi więc o wybór „lepszego” materiału, lecz o dopasowanie go do zadania, wydatku pompy i warunków terenu.
W praktyce najważniejsze staje się to, czy linia ssawna ma zachować drożność przy podciśnieniu i czy nie będzie się załamywać przy ostrzejszym łuku. Z tego powodu w materiałach szkoleniowych podkreśla się spiralne wzmocnienie węży ssawnych oraz ich odporność na zaciśnięcie. Przy zasysaniu nawet niewielkie zwężenie przekroju oznacza spadek sprawności całego układu.
Liczby mówią więcej niż sam symbol
W opisach technicznych pojawiają się konkretne wielkości. Dla trzech podstawowych rozmiarów ZPE podaje następujące parametry, które porządkują wybór węża przed wyjazdem do akcji.
| Wielkość | Długość z łącznikami | Podciśnienie robocze | Temperatura stosowania |
|---|---|---|---|
| 52 | 4000 mm | 0,063 MPa | od -20 do +60°C |
| 75 | 1600 lub 2500 mm | 0,063 MPa | od -20 do +60°C |
| 110 | 1600 lub 2500 mm | 0,063 MPa | od -20 do +60°C |
Ten zestaw pokazuje ważną rzecz: sam numer nie mówi jeszcze wszystkiego. Rozmiar 52 ma inną długość niż 75 i 110, a podciśnienie robocze pozostaje wspólne dla tej grupy. W praktyce oznacza to, że pomylenie długości lub zignorowanie zakresu temperatur może dać sprzęt „dobrze wyglądający” i jednocześnie niepasujący do realnego zadania.
Większe średnice mają własne zastosowanie
W materiałach ZPE pojawiają się również węże ssawne 125 i 150, używane do agregatów pompowych o dużej wydajności. Dla tych rozmiarów podano standardową długość 2500 mm. To już domena układów, w których przepływ i wydajność mają większe znaczenie niż kompaktowość zestawu.
Tu różnica między „wystarczy” a „nie wystarczy” bywa naprawdę mała. Zbyt mała średnica ogranicza pobór, a zbyt duży, nieprzemyślany zestaw utrudnia szybkie rozwinięcie i stabilizację linii. Dlatego klasyfikacja węży ssawnych powinna iść w parze z doborem smoka, a nie być odczytywana osobno.
Uwaga: węże tłoczne i ssawne mają inne zadania. Pomylenie tych klas prowadzi do błędnego doboru całej linii, nawet jeśli na pierwszy rzut oka oba węże wyglądają podobnie.
Jakie błędy najczęściej psują zasysanie wody?
Najkrócej: najczęściej zawodzi nie sprzęt sam w sobie, lecz ustawienie smoka, szczelność połączeń i odległość od dna.
W realnych działaniach największe znaczenie ma rodzaj źródła wody. Staw z miękkim dnem, ciek o zmiennym poziomie, zbiornik z osadem lub pobór spod powierzchni lodu stawia zupełnie inne wymagania niż czysta, stabilna niecka. W materiałach szkoleniowych PSP zaznaczono, że smok ma chronić układ przed większymi zanieczyszczeniami, a nowocześniejsze pompy do brudnej wody potrafią tolerować więcej osadu bez uszkodzenia. To nie znosi jednak konieczności rozsądnego ustawienia końcówki linii.
Zbyt mały odstęp od dna

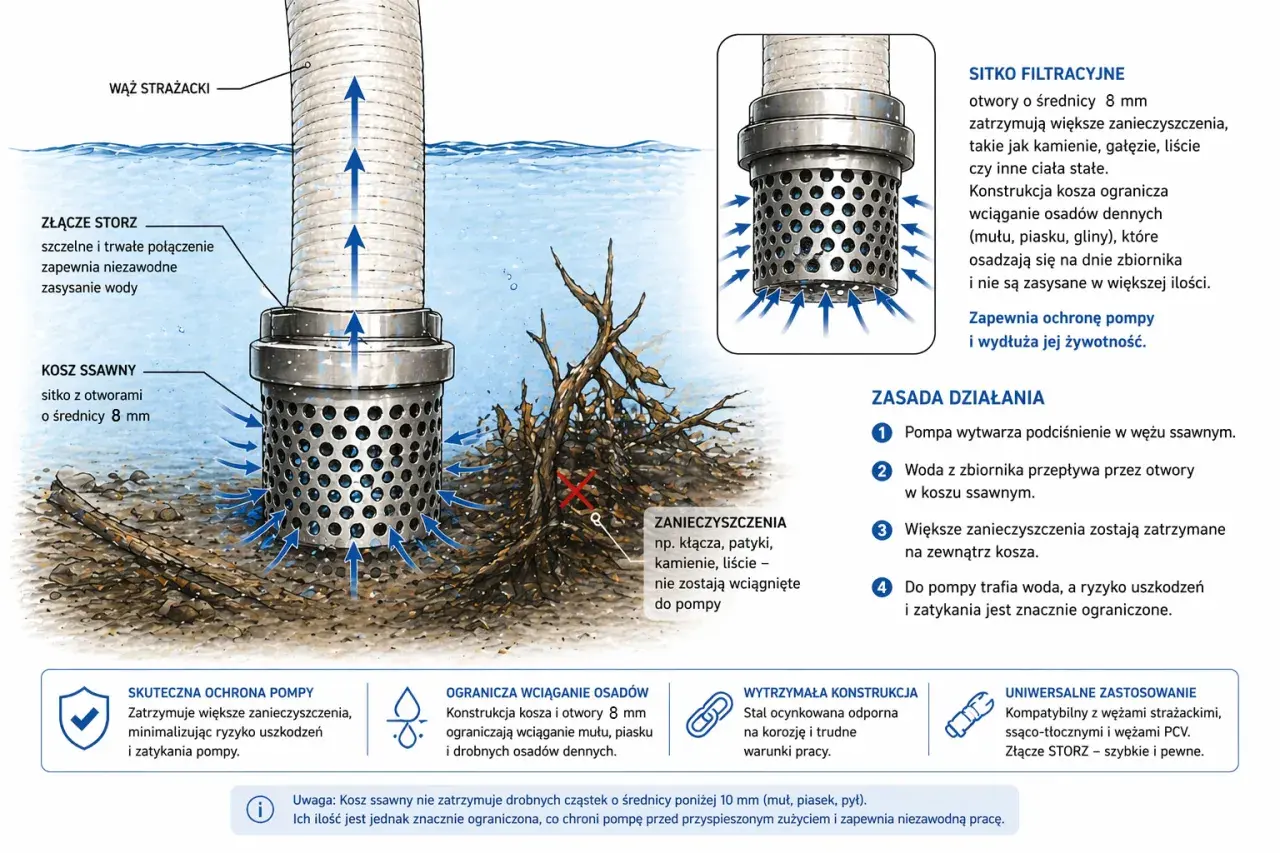

Najczęstszy błąd to ustawienie smoka zbyt nisko. Jeśli sitko znajdzie się tuż nad osadem, układ zaczyna zasysać muł, piasek i drobne resztki roślinne. Efekt bywa podstępny, bo przepływ trwa, ale stopniowo pogarsza się jakość poboru, a pompa dostaje materiał, którego nie powinna widzieć.
W takich warunkach lepiej sprawdza się smok prosty z pływakiem albo wyżej zawieszony układ, który utrzymuje stały dystans od dna. Sama moc pompy nie rozwiązuje problemu, jeżeli końcówka pracuje w strefie największego osadu. To właśnie dlatego poprawne zawieszenie ma większą wartość niż „dociskanie” sprzętu do dna.
Nieszczelne łączenia i skręcona linia
Drugi częsty problem to nieszczelność na łączeniach albo niewłaściwie skręcony odcinek węża. Przy podciśnieniu każdy drobny przeciek natychmiast obniża jakość zasysania. W praktyce oznacza to konieczność starannego domknięcia łączników i sprawdzenia, czy wąż nie został skręcony przy rozwijaniu.
Linia ssawna nie wybacza przypadkowości. Jeśli jeden odcinek pracuje pod złym kątem, reszta zestawu zaczyna przenosić naprężenia, a smok traci stabilność. Wtedy zamiast równomiernego poboru pojawia się chwiejna praca, szarpanie przepływu i konieczność ponownego ustawienia całego układu.
Źle dobrany wariant do warunków
Smok prosty nie zawsze będzie lepszy, a skośny nie zawsze rozwiąże problem. W spokojnym zbiorniku prosty wariant z pływakiem daje bardzo dobrą kontrolę głębokości. W ciasnym miejscu przy brzegu skośny ułatwia ustawienie, ale jeśli źródło jest płytkie i muliste, nawet najlepszy kąt wejścia nie zastąpi odpowiedniego odstępu od dna.
W urzędowych wykazach sprzętu pożarniczego pojawia się także odniesienie do PN-M-51152 jako normy przywoływanej dla smoków ssawnych. Z kolei w wykazie sprzętu publikowanym przez administrację rządową widnieje smok ssawny 110 w zestawieniu sprzętu pożarniczego. To pokazuje, że w polskich realiach najczęściej pracuje się wokół rozmiaru 110, ale sam rozmiar nie rozwiązuje wszystkiego bez poprawnego doboru końcówki i węża.
Praca w trudnych warunkach wymaga większego marginesu
Przy wodzie brudnej, zarośniętej albo mocno falującej margines bezpieczeństwa musi być większy. Nie chodzi tylko o zanieczyszczenia stałe, lecz także o wahnięcia poziomu i ruch całej linii. W takich warunkach warto patrzeć na układ ssawny jak na jeden system, a nie na zestaw pojedynczych części.
Dobry układ to taki, który pozwala szybko rozpocząć pobór, utrzymać go bez przerywania i odzyskać sprawność po krótkiej przerwie pracy pompy. Jeśli każdy z tych etapów wymaga improwizacji, konfiguracja jest po prostu źle dobrana. W praktyce lepiej wybrać wariant trochę mniej „efektowny”, ale stabilniejszy, niż sprzęt na granicy swoich możliwości.
Przykład z życia: przy poborze ze stawu z miękkim dnem prosty smok z pływakiem ogranicza ryzyko zassania mułu, a przy ciasnym dojściu do wody skośny wariant ułatwia samo ustawienie linii.
Największą różnicę widać wtedy, gdy zespół traktuje smok, wąż i pompę jako jeden układ, a nie trzy osobne elementy. Właśnie tak dobiera się sprzęt, który ma działać pewnie w realnej akcji, a nie tylko dobrze wyglądać na wykazie.
