Wiele osób podchodzi do termowizji z jednym mylnym skojarzeniem: skoro kamera pokazuje ciepło, to może pokaże też to, co znajduje się za ścianą. W praktyce pytanie o to, czy kamera termowizyjna widzi przez ściany, ma prostszą odpowiedź niż sugerują filmy i reklamy. Urządzenie rejestruje promieniowanie cieplne z powierzchni, dlatego świetnie wykrywa nagrzane miejsca, ale nie zamienia przegrody w przezroczystą szybę.

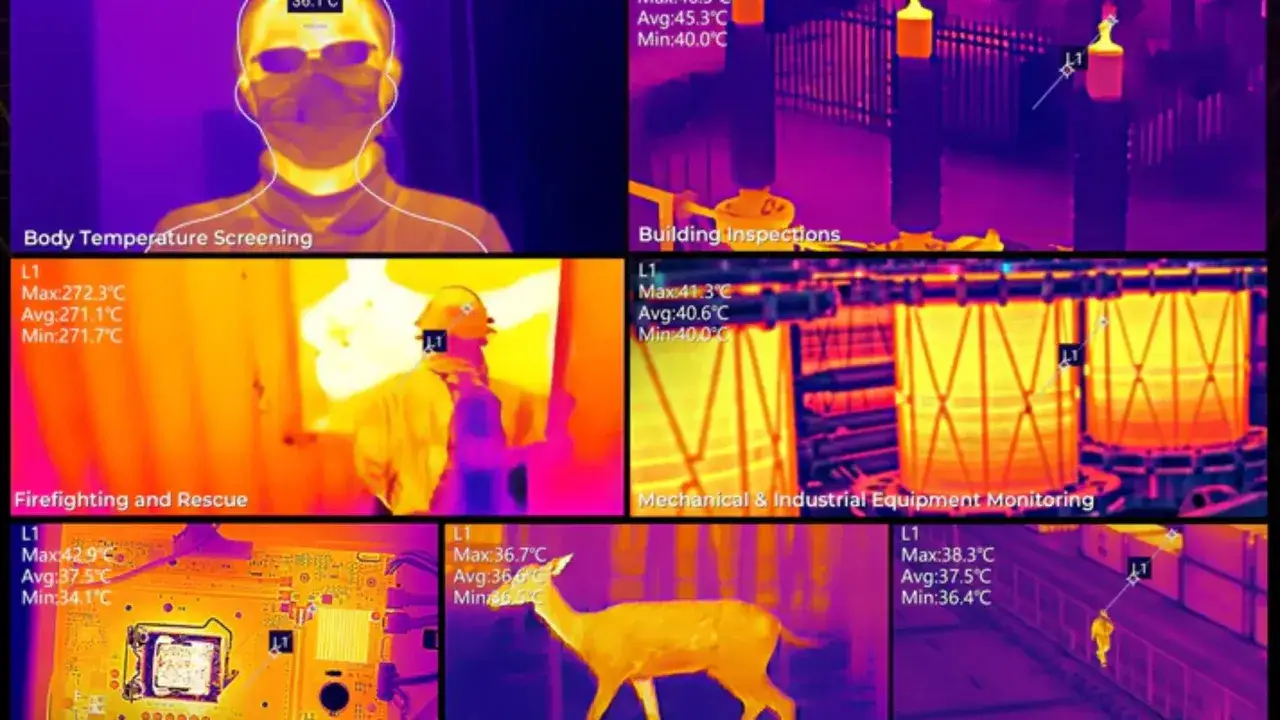

Kamera termowizyjna pokazuje ślady ciepła na powierzchni, a nie wnętrze ściany
- Promieniowanie podczerwone jest niewidoczne dla oka, ale kamera rejestruje je jako obraz cieplny z powierzchni obiektu.
- Ściana nie staje się przezroczysta; kamera pokazuje co najwyżej nagrzanie zewnętrznej strony albo skutki przewodzenia ciepła.
- Materiały połyskliwe i szkło mogą odbijać promieniowanie, przez co obraz bywa mylący.
- Para wodna, dym i niski kontrast termiczny obniżają jakość odczytu i zwiększają ryzyko błędnej interpretacji.
- Standard PSP opisuje kamerę obsługiwaną jedną dłonią i czasem pracy co najmniej 3,5 godziny bez ładowania.
Czy kamera termowizyjna widzi przez ściany?
Nie. Kamera termowizyjna nie prześwietla ściany, tylko rejestruje ciepło emitowane przez jej powierzchnię. Jak wyjaśnia NASA, podczerwień jest częścią widma elektromagnetycznego niewidoczną dla oka, ale możliwą do zarejestrowania jako energia cieplna.
Co kamera mierzy na ścianie
Obraz termiczny pokazuje temperaturę pozorną, a nie „obraz wnętrza” przegrody. W dokumentach szkoleniowych PSP podkreśla się wpływ emisyjności, odległości pomiarowej oraz temperatury i wilgotności otoczenia na to, co trafia na ekran. Z tego powodu dwa pozornie podobne mury mogą wyglądać zupełnie inaczej, jeśli jeden oddaje ciepło szybciej, a drugi jest dobrze odizolowany.
Dlaczego ściana nie staje się przezroczysta
To rozróżnienie opisał też Departament Sprawiedliwości USA w sprawie Kyllo: urządzenie nie widzi przez ścianę, tylko pokazuje ciepło oddawane z jej zewnętrznej powierzchni. Oznacza to, że termowizja może ujawnić ślad przewodzenia ciepła, ale nie odsłania osób, przedmiotów ani układu pomieszczeń ukrytych za pełną przegrodą.
Kiedy widać ślad ciepła po drugiej stronie
Jeżeli po drugiej stronie ściany znajduje się źródło ciepła, zewnętrzna powierzchnia może się lokalnie nagrzać i stworzyć wyraźną sygnaturę. To nadal nie jest „widzenie przez ścianę”, tylko odczyt skutków przepływu ciepła przez materiał. Właśnie dlatego termowizja przydaje się do wykrywania strat energii, mostków cieplnych i miejsc nieszczelnych w budynku, o czym pisze National Park Service.
Zapamiętaj: kamera termowizyjna pokazuje to, co ściana oddaje na zewnątrz. Nie pokazuje tego, co dzieje się w środku przegrody.
Do czego straż pożarna wykorzystuje termowizję?
Do szybkiego rozpoznania, lokalizacji ognia i oceny rozwoju zdarzenia. W polskich materiałach PSP termowizja funkcjonuje jako narzędzie wspierające działania przy pożarach wewnętrznych, a szkolenie rozróżnia kamery taktyczne, sytuacyjne i zintegrowane. To ważne, bo kamera ma pomóc w decyzji operacyjnej, a nie zastępować dowodzenia ani klasycznego rozpoznania.
Lokalizacja źródeł ognia
W zadymionych pomieszczeniach kamera pomaga znaleźć gorące punkty, zarzewia pożaru i miejsca, w których ogień może wrócić po chwilowym wygaszeniu płomieni. Taki odczyt jest szczególnie cenny wtedy, gdy płomienie nie są widoczne gołym okiem, a ognisko pożaru ukrywa się za osłoną, meblem albo warstwą dymu.
Poszukiwanie osób i rozpoznanie
Termowizja ułatwia lokalizację osób poszkodowanych w warunkach ograniczonej widoczności oraz pozwala szybciej ocenić, gdzie rozprzestrzenia się ciepło. W działaniach ratowniczo-gaśniczych chodzi o czas, dlatego sprzęt, który skraca rozpoznanie o kilkadziesiąt sekund, realnie wpływa na bezpieczeństwo zespołu i osób zagrożonych.
Kontrola pogorzeliska
Po opanowaniu płomieni kamera nadal ma znaczenie, bo pomaga wychwycić ukryte źródła dogrzewania, na przykład w strefie stropu, przy przejściach instalacyjnych albo w narożnikach. To także moment, w którym obraz termiczny trzeba czytać razem z sytuacją w terenie, a nie w oderwaniu od konstrukcji budynku i przebiegu akcji.
W praktyce: kamera termowizyjna przyspiesza rozpoznanie, ale nie zamienia się w „prześwietlacz budynku”. Jej siła polega na szybkim wskazaniu miejsc, które wymagają dalszej kontroli.
Przeczytaj również: Kurs podstawowy OSP: Jak wygląda szkolenie strażaka-ratownika?
Jakie materiały i warunki najbardziej zniekształcają obraz?
Najbardziej mylą powierzchnie połyskliwe, szkło, para wodna i niski kontrast termiczny. Termowizja działa dobrze wtedy, gdy różnice temperatur są wyraźne, a powierzchnia stabilnie oddaje ciepło. Gdy materiał odbija promieniowanie albo otoczenie jest wypełnione parą i dymem, obraz staje się mniej czytelny i łatwo o błędny wniosek.
| Warunek | Co widać | Ryzyko błędu | Wniosek |
|---|---|---|---|
| Szkło i pleksi | Brak transmisji obrazu z drugiej strony | Obiekt za szybą nie jest dostępny dla kamery | Nie traktować szyby jak okna na wnętrze |
| Powierzchnie połyskliwe | Odbicia otoczenia zamiast realnej sygnatury | Można pomylić odbicie z lokalnym nagrzaniem | Sprawdzać kąt obserwacji i konfrontować odczyt |
| Para wodna i dym | Rozmycie, spadek kontrastu, gorsza czytelność | Łatwo przeoczyć mały hotspot albo osobę w tle | Każdy kadr czytać ostrożnie i dynamicznie |
| Dobrze izolowana ściana | Słaba sygnatura na zewnątrz mimo dużego problemu w środku | Niewielki ślad ciepła nie oznacza bezpiecznego wnętrza | Ocena musi uwzględniać konstrukcję budynku |
Szkło i powierzchnie połyskliwe
W materiałach szkoleniowych PSP wskazuje się, że szyby, lustra i płytki ceramiczne potrafią odbijać promieniowanie podczerwone, a szkło i pleksi nie zapewniają transmisji obrazu tak, jak wyobraża to sobie laik. W praktyce kamera pokazuje wtedy odbicie albo temperaturę powierzchni, nie to, co znajduje się za przeszkodą.
Para wodna i dym
Para wodna oraz cząstki stałe w dymie obniżają jakość obrazu termicznego i mogą doprowadzić do zaparowania soczewki. To właśnie dlatego w dokumentacji PSP tak mocno wybrzmiewa wpływ pary wodnej, dymu i kontrastu termicznego na interpretację odczytu. Kamera w takich warunkach nadal bywa użyteczna, ale wymaga chłodnej oceny, bo zły kąt lub gęsty dym potrafią ukryć istotny szczegół.
Izolacja i mostki cieplne
Termowizja najczytelniej pokazuje miejsca, w których ciepło najszybciej ucieka przez przegrodę. NPS opisuje użycie termowizji do wykrywania nieszczelności, braku izolacji i mostków termicznych w ścianach, czyli dokładnie tych miejsc, które ujawniają się na powierzchni, a nie „za nią”. To dlatego termowizja świetnie sprawdza się przy ocenie strat ciepła i ukrytych problemów budowlanych, ale nie przy patrzeniu przez mur.
Uwaga: niski kontrast termiczny nie oznacza braku zagrożenia. Dobrze izolowana przegroda potrafi wyglądać spokojnie mimo poważnego pożaru po drugiej stronie.
Jak czytać sygnał z kamery bez fałszywych wniosków?
Najbezpieczniej czytać obraz jako wskazówkę, a nie jako dowód ostateczny. Termowizja przyspiesza decyzje, ale dopiero po zestawieniu jej z konstrukcją budynku, kierunkiem rozwoju zdarzenia i tym, co widać optycznie, daje sensowny obraz sytuacji. Właśnie dlatego w materiałach PSP pojawia się zasada ograniczonego zaufania do obrazu termicznego.
Temperatura powierzchni nie mówi wszystkiego
Jedna gorąca plama na ścianie może oznaczać aktywne źródło ognia, ale może też wynikać z przewodu, komina, rozgrzanego elementu konstrukcyjnego albo silnego nasłonecznienia wcześniej w ciągu dnia. Taki odczyt wymaga pytania o materiał, grubość przegrody i to, co dzieje się po drugiej stronie. Bez tego łatwo nadinterpretować zwykły efekt przewodzenia ciepła jako coś groźniejszego albo przeciwnie, zlekceważyć realny problem.
Niski kontrast termiczny
Gdy różnice temperatur są małe, obraz robi się płaski i trudniejszy do interpretacji. PSP opisuje, że wysoki kontrast sprzyja dobrej czytelności, a niski utrudnia rozpoznanie. Z tego powodu ta sama ściana może raz wyglądać wyraźnie, a innym razem prawie nic nie mówić, mimo że sytuacja w obiekcie jest poważna.
Jedno ujęcie nie wystarcza
Bezpieczne odczytanie obrazu wymaga porównania kilku punktów, kilku kątów i kilku chwil w czasie. Jeżeli sygnatura cieplna rośnie, rozszerza się albo pojawia się w miejscu, gdzie wcześniej jej nie było, to sygnał do dalszego rozpoznania. Jeżeli zaś kamera pokazuje coś nietypowego na dobrze izolowanej ścianie, nie daje to prawa do uznania przegrody za neutralną.
Przykład z życia: niewielka sygnatura cieplna na ocieplonej ścianie może towarzyszyć zaawansowanemu pożarowi wewnątrz. Sam obraz z kamery nie wystarcza do spokojnego wniosku, że za przegrodą nic się nie dzieje.
Przeczytaj również: Numer 998 czy 112? Kiedy i jak wezwać straż pożarną?
Jakie cechy ma kamera do działań strażackich?
Ma być prosta, odporna i gotowa do pracy w rękawicach. Standard taktycznej kamery termowizyjnej PSP opisuje sprzęt, który da się trzymać jedną dłonią, nie wymaga ręcznej regulacji ostrości, ma czytelny ekran LCD i pracuje długo bez ładowania. Takie założenia pokazują, że w działaniach ratowniczych liczy się szybkość użycia, a nie efektowna specyfikacja na papierze.
| Wymóg | Parametr | Znaczenie w działaniach |
|---|---|---|
| Obsługa | Jedna dłoń, także w rękawicy specjalnej | Szybsza praca w ruchu i mniejsze ryzyko zasłonięcia soczewki |
| Czas pracy | Co najmniej 3,5 godziny | Mniej przerw podczas długich działań |
| Ostrość | Bez ręcznej regulacji | Mniej operacji do wykonania w stresie |
| Wyświetlacz | LCD 3,4-4,1 cala, bez dotyku | Lepsza czytelność i prostsza obsługa w trudnych warunkach |
Ergonomia i zasilanie
Standard PSP podkreśla także brak integracji kamery z aparatem powietrznym lub maską, możliwość dopięcia paska albo retraktora oraz kompatybilność z ładowarką samochodową. To są detale, które wyglądają technicznie, ale w praktyce decydują o tym, czy sprzęt da się wykorzystać szybko, bez walki z własnym wyposażeniem. Kamera ma pomagać, a nie tworzyć dodatkową przeszkodę.
Ustawienia i interpretacja
W dokumentacji PSP zwraca uwagę również stała emisyjność ustawiana około 0,95, ponieważ sprzęt ma działać przewidywalnie na różnych powierzchniach. Dla operatora ważniejsze od samej liczby jest zrozumienie, że kamera nie usuwa potrzeby myślenia o materiale ściany, kierunku przepływu ciepła i warunkach otoczenia. Aktualnie właśnie ten sposób pracy jest bliższy praktyce strażackiej niż wiara w urządzenie, które rzekomo „widzi przez wszystko”.
Zapamiętaj: dobra kamera termowizyjna nie daje magicznego podglądu przez ściany. Daje szybki i wiarygodny ślad cieplny, jeśli operator wie, jak go czytać.
Kamera termowizyjna pomaga znaleźć ślady ciepła po drugiej stronie przegrody, ale nie pokazuje tego, co znajduje się w środku ściany.
